无人驾驶案例

客户需求

  • 通过5G专网覆盖厂区实现控制中心远程遥控挖掘机作业,实现无人挖掘机。
  • 通过CPE实现控制中心对车载远程控制终端的控制指令下发和车载视频终端的作业现场视频回传,保证网络高效、稳定。
  • 基于数据安全考虑,需要业务数据不出园区。

客户痛点

  • 挖掘机作业位置不固定、不具备有线进场能力。
  • 业务数据安全性要求,业务数据不上公网。
  • 挖掘机作业环境恶劣,高温、潮湿、粉尘、腐蚀,网络设备和线路易损坏。
  • 需要统一管理、配置,实时监控各接入点运行状况。

方案设计

设备清单:
EKR15 CPE汇聚点

方案优势:
利用5G CPE基于5G网络进行大二层的逻辑隧道封装,不仅能够构建有边界的隔离通道,增加安全性;还可以简化复杂的网络配置,减少业务链路中的路由分发,降低时延;同时蜂窝+二层网络的组合可以方便快捷将两个局域网连接进行组网之间的数据交换,部署灵活方便,无需繁琐的综合布线,与原有的网络完美兼容。利用CPE的管理平台可快速,便捷的对设备进行管理、配置、监控,减少运维成本。结合中国电信为政企客户提供的5G比邻模式定制专网,提供了低时延,高带宽,大连接的端到端高性能专用接入网络。

实施部署:
结合电信5G定制专网比邻模式,核心网设备UPF下沉到客户机房。在现场挖掘机驾驶室部署5G CPE,下接挖掘机驾驶室的摄像头与远程控制终端,在客户侧防火墙部署汇聚节点CPE。通过以下几个关键技术实现基于5G的远程控制挖掘机驾驶和作业现场画面实时回传。

  • 1、挖掘机驾驶室的摄像头与远程控制终端通过有线连接到5G CPE
  • 2、汇聚节点CPE作为核心交换机与远程挖掘机互联的中间设备
  • 3、5G CPE和汇聚节点CPE建立二层隧道,组建基于5G专网的无线局域网,实现挖掘机远程控制和远程视频回传。
  • 4、通过信令面与数据面的分离,达到降低数据传输延迟、提高带宽的效果。

方案拓扑:

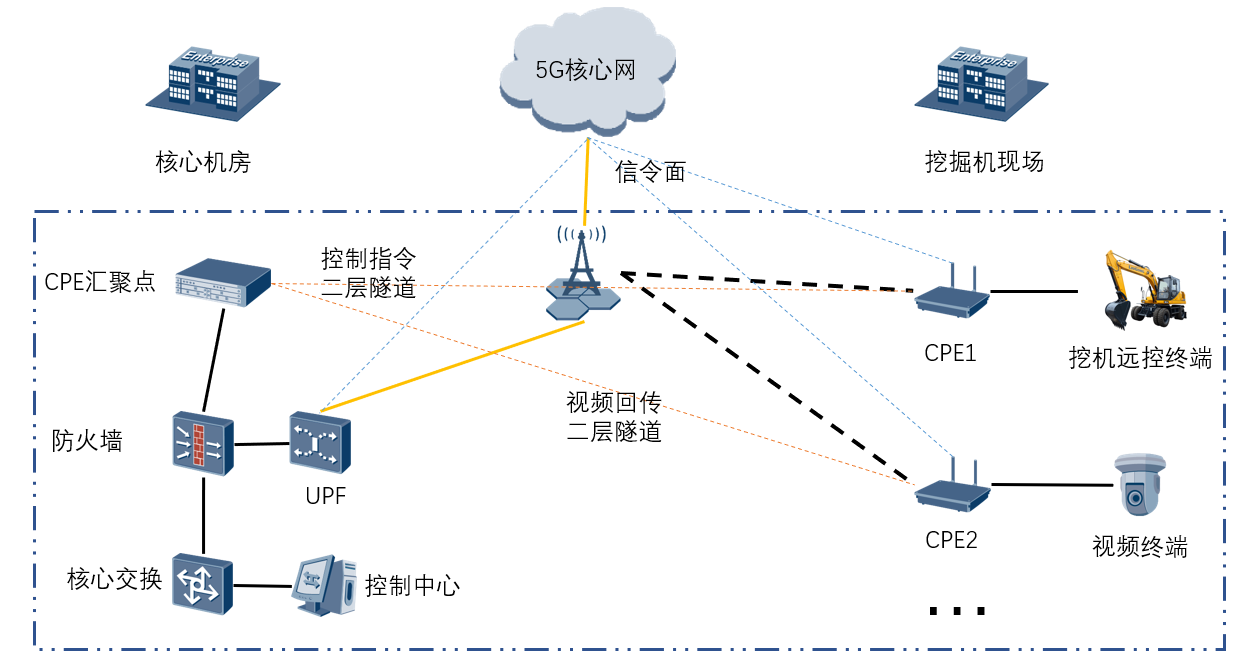

无人远程操控挖掘机方案拓扑图

客户体验

挖掘机作业现场环境恶劣,危险性大,急需无人农机解决方案。翼控科技联合中国电信,采用最新5G专网技术,突破传统有线部署建设的痛难点,提供5G远程智能遥控新的解决方案。
